热电阻温度传感器的探头类型与结构型式

热电阻是中低温区最常用的一种温度检测器。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。它的主要特点是测量精度高，性能稳定。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

由于铂电阻是一种应用广泛的热电阻温度传感器，这里重点介绍一下。铂电阻传感器本质上来讲属于PTC热敏电阻的一种。金属的电阻率会随着温度的升高而增大，因此这种特性被用来测量温度。薄膜式铂电阻，由于结构超薄，因此在电阻不被影响的前提下，配置了一个玻璃套管，用以保护。目前通用的铂电阻的电阻值为100Ohm(0℃时)，这是目前国际通用的铂电阻。另外一种PT100传感器采用绕线陶瓷式，此种方法将铂丝攻成螺旋状，再装入陶瓷基体内，此传感器结构十分紧密，在所有铂电阻传感器中，这种结构精度最高，使用时间持久并且无老化现象，但是相较于热电偶的测量原理，反应时间较缓，因此在应用时经常运用于食品科技，特别是实验室研发环节。

热电阻温度传感器制成的温度探头类型主要有三种：

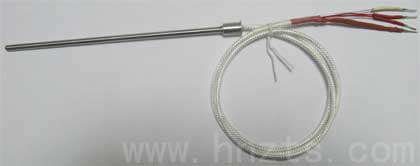

1、刺入/浸入式探头：用于测量液体及固体的温度，探头的前端设计为针状刺入式。使用时如果测量探头的温度比被测物体低，根据能量守恒原理，热能会从被测物体热导至探头上；如果测量探头的温度比被测物体较高，同理热能则从探头传导至被测物体。这就意味着被测物体被加热升温，所测得的温度是加温之后的物体温度，在此测量情况，探头与介质的比值必须考虑，因为探头与介质的比值越好，越能更精准的测得物体获取的能量，由于能量转移的原因会导致测量时产生误差。我们一定要注意仪器测量的不是介质的温度,而是传感器的温度，此测量误差可以通过以下方式减小：刺入或浸入的深度10或15倍于探头的直径；当测量液体时，尽量何持液体的流动可以有效减少误差。

2、空气温度探头，用来测量空气温度，例如冷库、冷柜、空调室(调温)、通风场所(通风/排风)等，空气探头的传感器裸露，因此示值很容易受气流所影响，最佳的解决方法是在气流为2-3m/s时，顺流轻移探头，使温度达成平衡稳定。

3、表面探头，用来测量物体的表面温度。空气温度探头和表面探头使用进行表面温度测量时，探头的前端必须垂直于被测物体，与被测物体充分完全的接触。必须注意的是探头与被测物的接触面必须平坦，否则在测量时则会影响测量结果。

温度探头采用接触方法，主要应用在食品的抽样检查、食品运输过程中的温度监控、烟道中流动烟气中心温度测量、不同点温差测量、电子焊接时通过表面温度测量检测预热状况、在化学反应过程时通过浸入式测量化学溶液的温度、在机械制造行业,测量轴承与齿轮的表面温度,用以维护及检修等等方面。

热电阻温度传感器有以下几种结构型式：

1）普通型热电阻 从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。为消除引线电阻的影响同般采用三线制或四线制。

2）铠装热电阻 铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2~φ8mm，最小可达φ1mm。与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。

3）端面热电阻 端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面，。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。

4）隔爆型热电阻 隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。隔爆型热电阻可用于Bla~B3c级区内具有爆炸危险场所的温度测量。本文源自泽天传感，转载请保留出处。
