恶劣环境中如何提高压力变送器的抗干扰性？

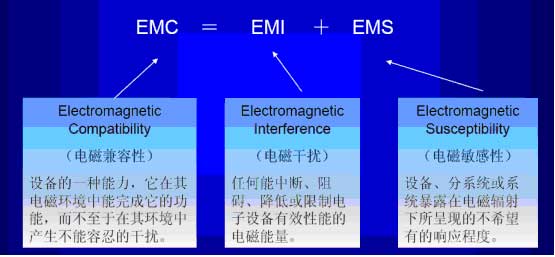

由于压力变送器的应用环境非常复杂，因此，压力传感器与被测对象同时都处于被干扰的环境中，不可避免地会受到外界的干扰。电磁干扰可能产生误操作、信息丢失、泄密、设备失效、损坏等危害，那么，面对这种情况，我们如何处理？首先，电磁兼容性是—设备和系统在其电磁环境中能正常工作且不对该环境“事物”构成不能承受的电磁骚扰能力。

电磁干扰的产生包括发射源产生干扰噪声的原因和接收源感受干扰噪声的原因，发射源产生干扰噪声的原因有：发射源的隐性频率；发射源对接收源所产生的混附波与调幅干扰；发射源的不当调幅调变输出；接收机本地振荡噪声；时钟信号传送的衍生噪声；电机装置如马达继电器；电力系统如火花电晕噪声；闪电雷击。接收源感受干扰噪声的原因有：接收源射频频率选用不当造成噪声渗入干扰；混附波与调幅干扰；电源线噪声耦合至接收源造成干扰；电子盒箱柜隔离不佳渗入接收源造成干扰。电磁干扰的频段划分如下图：

各种不同压力传感器中，尤其是压电式压力传感器和电容式压力传感器很容易受干扰。压力传感器抗干扰措施一般从结构上下手。智能压力传感器还可以从软件上着手解决。

改进压力传感器的结构，在一定程度上可避免干扰的引入，可有如下途径：将信号处理电路与传感器的敏感元件做成一个整体，即一体化。这样，需传输的信号增强，提高了抗干扰能力。同时，因为是一体化的，也就减少了干扰的引入;集成化传感器具有结构紧凑、功能强的特点，有利于提高抗干扰能力；智能化传感器可以从多方面在软件上采取抗干扰措施，如数字滤波、定时自校、特性补偿等措施。为了确保恶劣环境中的压力变送器的抗干扰性能，相关组织提出了压力传感器电磁兼容的测试项目及要求，下面列出主要的几项供参考。

1、CE101—25Hz~10KHz电源线传导发射；2、CE102—10KHz~10MHz电源传导发射；3、CE107—电源线尖峰信号传导发射；4、CS101—25Hz~10KHz电源线传导敏感度；5、CS106—电源线尖峰信号传导敏感度；6、CS114—10KHz~400MHz电缆束注入传导敏感度；7、CS115—25Hz~20GHz电缆束注入脉冲激励传导敏感度；8、CS116—25Hz~20GHz电缆和电源线阻尼正弦瞬变传导敏感度；9、RE101—25Hz~100KHz磁场辐射发射；10、RE102—10KHz~18GHz电场辐射发射；11、RS101—25Hz~100KHz磁场辐射敏感度；12、RS102—10KHz~40GHz电场辐射敏感度；13、RS105—瞬变电磁场辐射敏感度。本文源自泽天传感，版权所有，转载请保留出处。
