不同输出信号的压力变送器电气连接图汇总

本文汇总了各种不同输出信号变送器（包括压力、液位、温度变送器等）的电气连接图，这些电气接线图与变送器本身采用何种电连接器无关，不管你是采用赫斯曼还是航空连接器。电气连接一般由变送器、供电电源以及相关仪表通过电线电缆组成，其中仪表可能是PLC、数显表、比例阀、数据采集器或者变频器。

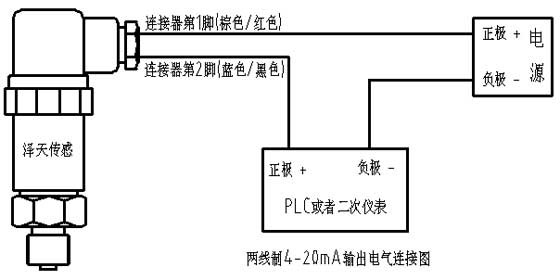

1、二线制电流输出型变送器的电气连接图

二线制电流输出型变送器的电气连接图

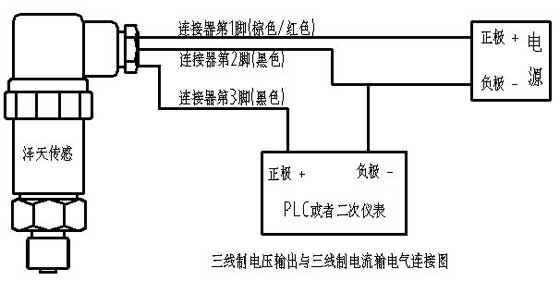

2、三线制电压与三线制电流输出型变送器的电气连接图

三线制电流输出型变送器的电气连接图
