一起由于湿气引起的压力传感器失效的故障案例分析

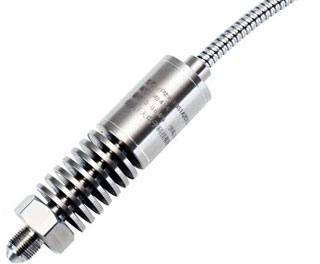

泽天传感2017年8月至11月向北京某研究单位分四批次提供了CYB345高温压传感器共162只，用户单位在进行装机试验时发现第四批次的1只编号为E9C037的产品失效，失效现象表现为：-45℃低温时零点输出约5.1 mA，与正常输出值4mA不符。但是在常温及高温150度时性能正常。

分析过程

泽天传感在听取失效现象通报以后，初步分析认为：失效产品是内部封装了湿气，低温下湿气结凝引起故障。随后双方对失效产品进行了解剖，解剖电路部分后检测低温零点，原故障未能消除，零点输出5.1mA。同时用手触摸传感器外壳时，输出值跳动较大，说明传感器绝缘性能已经下降。回到常温检测零点输出正常，手摸外壳时，输出值不变，说明绝缘恢复正常。随后在传感器封密部分钻1个2mm小孔，放置烘箱中升温到85℃烘烤2小时，将内部湿气排出，再进行低温零点检测，零点输出恢复4mA。用手触摸外壳，输出值不变。说明传感器故障已经排除。

失效原因

失效产品是传感器内部含有湿气，在低温下结凝，使传感器绝缘电阻下降。

解决办法

低温试验后，取出传感器在3分钟内检测传感器的绝缘电阻，应大于200MΩ，否则做不合格处理。本文源自泽天传感，版权所有，转载请保留出处。
