热电偶温度传感器分度号与各种标准化热电偶的优缺点

发布时间：2018-12-19 发布人：泽天传感点击：

热电偶温度传感器的分度号主要有S、R、B、N、K、E、J、T等几种。其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；

R分度号与S分度号相比，除热电动势大15%左右，其它性能几乎完全相同；

B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。它的长期使用温度为1600℃，短期1800℃。可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；

K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃短期1200℃。在所有热电偶中使用最广泛；

E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。宜在氧化性、惰性气氛中连续使用，使用温度0-800℃；

J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温度上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；

T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度。

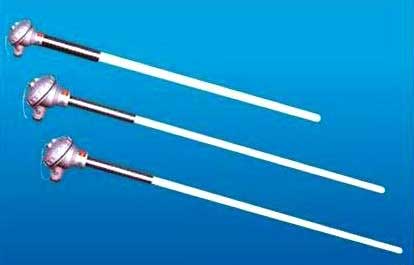

标准热电偶

下表为各种标准化热电偶温度传感器的优点与缺点对比表

热电偶种类	优点	缺点
B	①适于测量1000℃以上的高温 ②常温下热电动势极小，可不用补偿导线 ③抗氧化、耐化学腐蚀	①在中低温领域热电动势小，不能用于600℃以下。 ②灵敏度低 ③热电动势的线性不好 ④价格高
R.S	①精度高、稳定性好，不易劣化 ②抗氧化、耐化学腐蚀 ③可作标准	①灵敏度低 ②不适用于还原性气氛（尤其是H2、金属蒸气） ③热电动势的线性不好 ④价格高
N	①热电动势线性好 ②1200℃以下抗氧化性能良好 ③短程有序结构变化影响小	①不适用于还原性气氛 ②同贵金属热电偶相比时效变化大
K	①热电动势线性好 ②1000℃以下抗氧化性能良好 ③在廉金属热电偶中稳定性更好	①不适用于还原性气氛 ②同贵金属热电偶相比时效变化大 ③因短程有序结构变化而产生误差
E	①在现有的热电偶中，灵敏度最高 ②同J型相比，耐热性能良好 ③两极非磁性	①不适用于还原性气氛 ②热导率低具有微滞后现象
J	①可用于还原性气氛 ②热电动势较K型高20%左右	①铁正极易生锈 ②热电特性漂移大
T	①热电动势线性好 ②低温特性好 ③产品质量稳定性好 ④可用于还原性气氛	使用温度低 ②铜正极易氧化 ③热传导误差大

本文源自泽天传感，转载请保留出处。
