CYB320型薄膜压力传感器电路EMC-CS101 仿真设计
1、仿真对象 CYB320型薄膜压力传感器电路电源输入部分滤波电路,电路如图1所示。

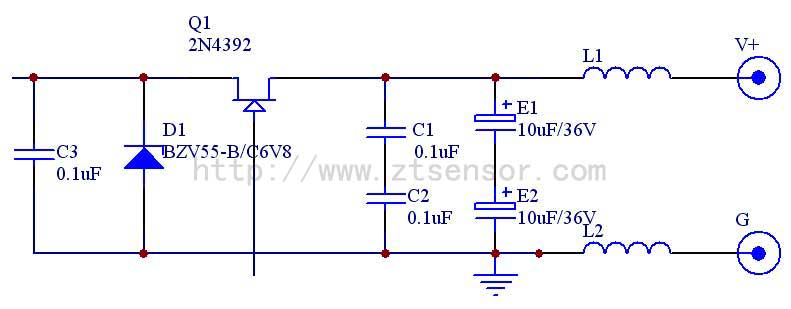

图1 CYB320型薄膜压力传感器电源输入滤波电路
所使用元器件列表如下:
序号 |
代号 |
名称 |
型号规格 |
1 |
L1 |
电感 |
470uF |
2 |
L2 |
电感 |
470uF |
3 |
E1 |
钽电容 |
10uF |
4 |
E2 |
钽电容 |
10uF |
5 |
C1 |
瓷介电容 |
0.1uF |
6 |
C2 |
瓷介电容 |
0.1uF |
7 |
C3 |
瓷介电容 |
0.1uF |
8 |
Q1 |
集成电路 |
2N4392 |
9 |
D1 |
稳压二极管 |
BZV55-B/C6V8 |
2、仿真工具 仿真工具为MultiSim。该电路实现的主要功能是高频率波,幅频特性曲线如图率响应:

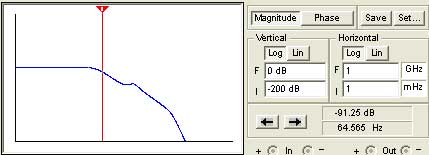

图2 幅频特性曲线;
从图可以看出电路的截止频率约为64.6KHz,高于64.6KHz的信号将大幅衰减。
3、仿真项目 仿真项目为CS101,用来检测EUT承受耦合道输入电源线(不包括回线)上的干扰信号的能力,频率范围25Hz—150kHz。
4、仿真结果

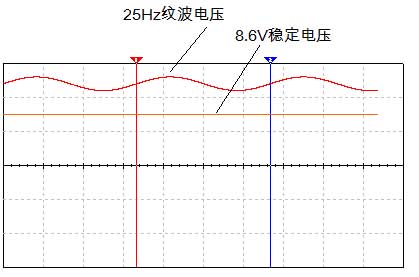

a、Vin输入条件:电压12V,Vpp=1V,纹波频率25Hz。 用示波器测Vo=8.6V,见图3。
b、Vin输入条件:电压12V,Vpp=1V,纹波频率5kHz。 用示波器测Vo=8.6V,见图4。
c、Vin输入条件:电压12V,Vpp=1V,纹波频率150KHz。 用示波器测Vo=8.6V,见图5。
图 3 图4 图5
从CS101的仿真数据看,当输入发生电压1V的Vpp从25Hz~150KHz变化时,CYB320型薄膜压力传感器的输出基本不变化,因此,我们认为电路设计可行。本文源自泽天传感,版权所有,转载请保留出处。
