压力传感器综合性能测试试验平台设计方案

发布时间：2020-3-9 发布人：泽天传感点击：

一、技术要求

1、压力范围：0～28Mpa, 0～5Mpa差压（最大静压8MPa），可以用计算机对其控制的压力源；2、设备精度：±0.05%；3、试验系统可输出多通道压力输出功能；4、设计上应考虑大气参考功能，实现表压、绝压控制；5、高低温环境试验的范围在﹣55℃～180℃；6、压力源能够提供阶跃变化，可以提供喘振输入源（压力脉动频率范围5HZ～500HZ）；7、提供压力传感器所需激励源（0～10V）VDC±10mV，（0～50V）VAC（50HZ～5000HZ，精度为1%，连续可调），两路输出，互不干扰；8、能够实现压力的自动控制和压力传感器输出数据的采集、记录、输出、打印等功能；9、系统具有过流断电保护功能。

二、总体设计

三、统工作原理

1. 系统是由电源、数据采集、气压计，高低温箱，电流测试箱，系统软件五个部分组成；

2. 电源由美国xx型源表为主，用于对传感器的稳定供电，可编程控制，通过GPIB通信接口，与PC连接；

3. 数据采集是由美国xx型数据采集器，程控开关内插入xx型开关板组成，通过程序控制，自动完成对传感器的测试工作。可编程控制，通过GPIB通信接口，与PC连接；

4. 气压计是有美国GE XXX，为传感器提供压力标准。可编程控制，通过GPIB通信接口，与PC连接；

5. 高低温箱采用XXX，模拟环境温度。可编程控制，通过RS232通信接口，与PC连接；

6. 电流测试箱是为了测试每个传感器的电流；

7. 系统软件是整个系统的核心，对系统内所有的设备进行编程控制。实现数据采集，储存，导出，打印功能。具有报表管理能力。整个测试过程指定工作状态，在测试初期根据测试要求设定相应的参数以及工作步骤；测试过程中，对所获得的数据进行运算，并将最终的测试值显示在电脑屏幕上，以及进行数据保存。

四、系统性能指标

1. 测试通道数：160路（可扩展到200路）；2. 测试电压：0 – 210V；3. 测试电流：0 – 1.05A；4. 通道转换时间：10ms；5. 测试时间：（10ms +每个I/V测试时间）Х n；6. 整体精度：电流：5.5位，电压：5.5位；7. 本系统可以实现多达160个通道的I，V测试；；8. 电脑同时控制电源，数据采集，气压计，高低温箱，自动生成数据报告，并且可以打印。系统误差降低到最小；9. 系统具有可扩展性，最大测试通道可达200路；10. 全机架结构，集成度高，方便移动。

五、主要设备参数

1. 电源

用于快速直流测试的新型仪器；可选高电压、大电流、大功率和脉冲工作模式； +05V@+1.05A；四象限工作； 0.012% 的准确度，5位半分辨率；支持程控电流源和电压钳位功能的六线欧姆测量

最快速度可达1000 点/ 秒（通过GPIB 接口）；内置快速通过/ 失效比较器；数字I/O 可直接与生产线Handler 接口；可选式接触检查功能。该电源系列专门设计用于要求有精密电压和电流产生与测量的测试应用。都综合了回读功能的精密、低噪声、高度稳定的DC电源以及低噪声、高重复性、高阻抗5位半数字万用表。结果成为小型、单通道、DC参数测试仪。在操作中，这些仪表可以作为电压源、电流源、电压表、电流表以及欧姆表。对于由独立的源和测量仪表组成的系统，它们具有许多优势。例如，它们半个机架大小的尺寸节约了测试架或测试台上宝贵的空间。它们也可以减少测试系统开发、安装调试以及维护所需的时间，并且降低系统的总成本。此外，该电源通过消除使用多个仪表时的复杂的同步化与连接问题，简化了测试工艺。该电源都适合于进行大范围的DC测量，包括在给定电流或电压下的电阻、击穿电压、漏电流、绝缘阻抗以及半导体特性曲线。

2. 数据采集

结合数字多用表、开关系统和记录仪的多种功能；真6位半精度（22-bit）；多种开关/ 控制模块可选；多达200 路差分输入（300V 隔离）；便捷的前面板输入；LabVIEWTM, LabWindowsTM/CVI,Visual Basic,C/C++ 和TestPoint 驱动程序；xxx结合了精密测量、程控开关和控制功能，集成在一个紧凑的机箱内，可用于实验台或安装在机柜内。这些经济、高性能的测试平台可替代分立的数字表，开关系统，数据记录仪，插卡式数据采集仪器和VXI/PXI 系统。不断扩充的开关/ 控制模块为广泛的工业应用提供了出众的灵活性和测试的有效性。Xx无可比拟的优良特性，也为系统集成商提供了多通道、造价低廉的高性能自动测试系统方案。插入式的模块具有灵活方便的特点，支持通道数从20到200路（双刀开关），可给被测物提供激励源，完成信号通道切换、系统控制等，而且能够做多达14 种测试功能的精密测量。数字I/O 功能可以用于与其他自动化设备之间的触发连接和超限后的报警输出，扫描速率超过200 通道/ 秒（最高可达2500 读数/ 秒），可提高测试的工作效率。

3．电流测试箱标准19”机箱，高度3U。目的是电路中做取样，测试各路传感器的电流。当测试电压时，直接测量。

4．气压计

5．高低温

六、软件设计

1.界面首页

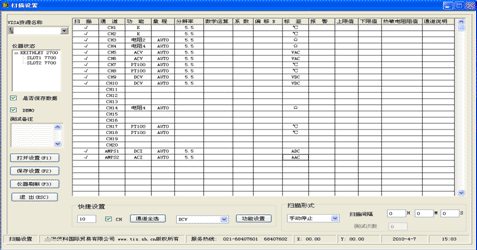

2.设置界面

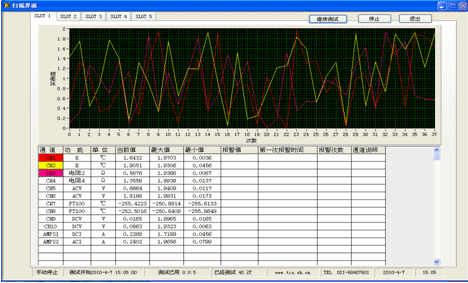

3．扫描界面

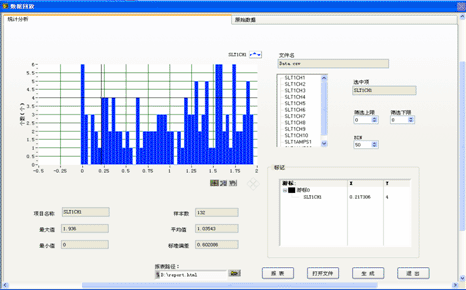

4.数据分析界面

七、系统优点

1. 此系统方案在军工企业有很成熟的应用案例。

2. 系统采用模块化设计，维护方便。

3. 校准更加方便。

4. 数据采集与自动切换集成在一台设备中，精度更高。

5. 自动化程度高，减少人工成本。软件采用LAB-VIEW编程，市场熟悉程度高，可操作性强。

八、设备清单与报价

九、售后服务

1. 本公司负责对该仪器使用人员的操作培训，以及提供完整的中文操作手册；

2. 所有产品均提供一年保修期,保修期内非人为损坏的维修费用免费；

3. 本系统报价内已含有设备一年内运行的所有必须的备品、备件，以及相关的维修工具；

4. 保修期满, 本公司每年提供一次免费的技术巡回服务；
