隔膜压力表与膜片压力表的测量原理与区别

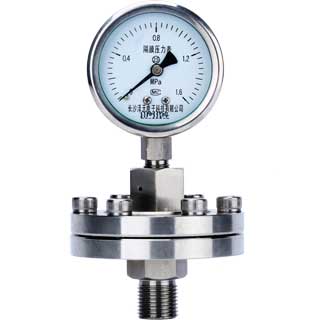

如下图，从外形上无法得知是膜片压力表还是隔膜压力表，由于膜片压力表和隔膜压力表外形上几乎一样，因此，在日常工作中经常会遇到这样的事情，用户明明需要的是隔膜压力表，而在合同或者电话沟通时却说膜片压力表。下面就膜片压力表和隔膜压力表的主要区别做简单介绍。

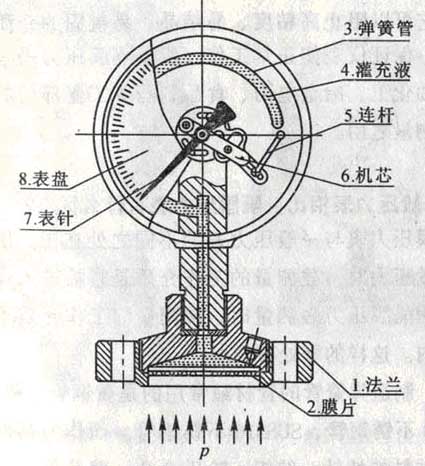

隔膜压力表工作原理：当用隔膜压力表测量压力时，被测量工作介质直接作用在隔离膜片上，膜片向上产生向上的变形，通过弹簧管内的灌充液将介质压力传递给弹簧管，使弹簧管末端产生弹性形变，借助连杆机构带动机芯齿轮轴转动，从而使指针在刻度盘上指示出被测压力值。

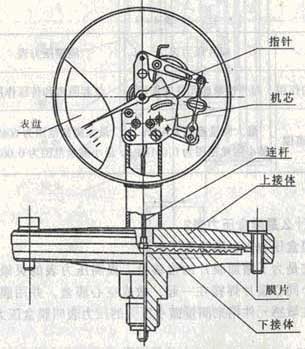

膜片压力表工作原理：在压力作用下，被测量工作介质直接作用在弹性膜片上，膜片向上（测量正压）或者向下（测量负压）产生弹性形变，借助固定在膜片中心的连杆机构带动机芯齿轮轴旋转，从而使指针在刻度盘上指示出被测压力值。

两种压力表的区别主要为：

1）弹性元件不同：隔膜压力表的弹性元件为弹簧管，膜片只是起隔离作用。膜片压力表的弹性元件为波纹膜片。被测量压力作用在膜片上，膜片产生向上（或者向下）弹性形变，通过焊接在膜片上的连杆机构指示压力值。

2）精度等级不同：隔膜压力表一般精度等级为1.6级；而膜片压力表精度等级为2.5级。

3）测量范围不同：隔膜压力表测量范围：-0.1～0； -0.1～0.06； -0.1～0.15； -0.1～0.3； -0.1～0.5； -0.1～0.9； -0.1～1.5；-0.1～2.4；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.60～2.5；0～4.0；0～6.0；0～10；0～16；0～25；0～40Mpa。

膜片压力表测量范围：0-0.06；0-0.1；0-0.16；0-0.25；0-0.4；0-0.6；0-1.0；0-1.6；0-2.5；-0.1-0；-0.1-0.06；-0.1-0.15；-0.1-0.3；-0.1-0.5；-0.1-0.9；-0.1-1.5；-0.1-2.4MPa。0-1.6；0-2.5；0-4；0-6；0-10；0-16；0-25；0-40；0-60；-1.6-0；-2.5-0；-4-0；-6-0；-10-0；-16-0；-25-0；-40-0；-60-0；-0.8-0.8；-1.2-1.2；-2-2；-3-3；-5-5；-8-8；-12-12；-20-20；-30-30KPa。

4）使用温度范围不同：隔膜压力表可以用散热器或者软管结构，用于测量温度较高场合，膜片压力表由于是连杆传动，不能使用散热结构。

5）表盘直径：隔膜压力表可选表盘直径有：￠60、￠100、￠150、￠200；膜片压力表可选用表盘直径有：￠100、￠150。本文由泽天传感归纳整理，转载请保留。
