ZTM11F贴片式铂电阻温度传感器

文档更新日期:2010-11-5       点击:
  • 关 键 字:   贴片式铂电阻,贴片温度传感器
  • 生产厂家:   泽天传感
  • 产品型号:   ZTM11F
  • 数据手册: ZTM11F贴片式铂电阻温度传感器.pdf
  • 产品特点:   无磁性封装,安装方便,响应快
  • 典型应用:   工程设备的表面温度测量
产品介绍

概述

      ZTM11F系列贴片式铂电阻温度传感器采用金属外壳(无磁性)封装,内部填充导热材料和密封材料灌封而成,防水防潮,主要用于测量物体表面的温度,通过粘贴或其它固定方式将传感器贴在物体表面,实现理想的测温效果。ZTM11F表面温度传感器是具有极薄厚度的片状外形,具有和被测物体接触面积大,接触紧密,所以在一些表面温度测量方面具有比较明显的优势:测温准确性高、反应速度快,体积小方便固定安装。

应用领域

      航空、航天、能源、化工、纺织等行业;

发动机、科研设备等需要测量表面温度的机电设备。

技术参数

铂热电阻:Pt100、Pt500、Pt1000

测温范围: -200~600℃

精度等级:A级±(0.15+0.002|t|)℃   B级±(0.30+0.005|t|)℃   注:|t|为实测温度的绝对值。

公称压力:10Bar

外壳防护:P67

冲击:20G ,11msec,1/2 sine

震动:10G peak,20 到 2400 Hz

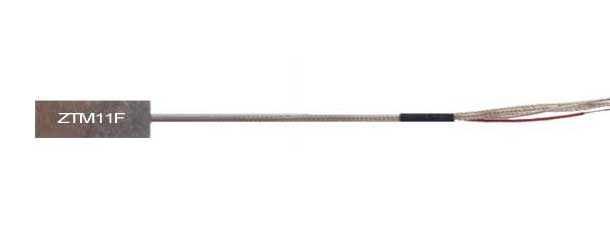

典型外形结构

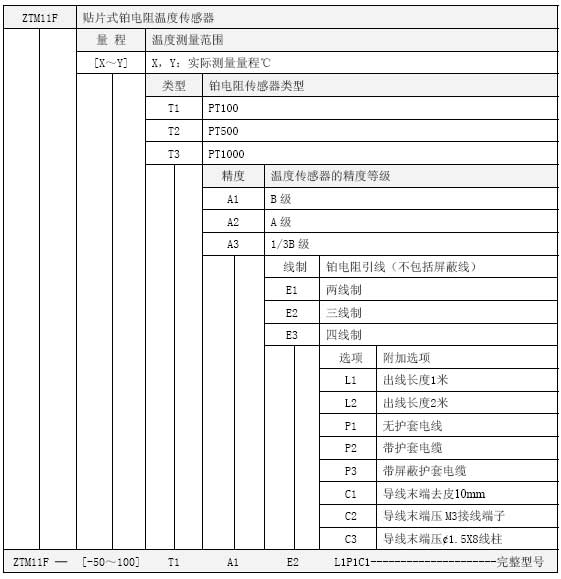

选型指南

注:

1、选型表中默认探头尺寸为:长30mmX10mmX厚度3.5mm,材质默认为无磁性铝;

2、本产品可提供定制,双只铂电阻、特殊探头尺寸、材质、出线长度等请明确说明或联系厂家。

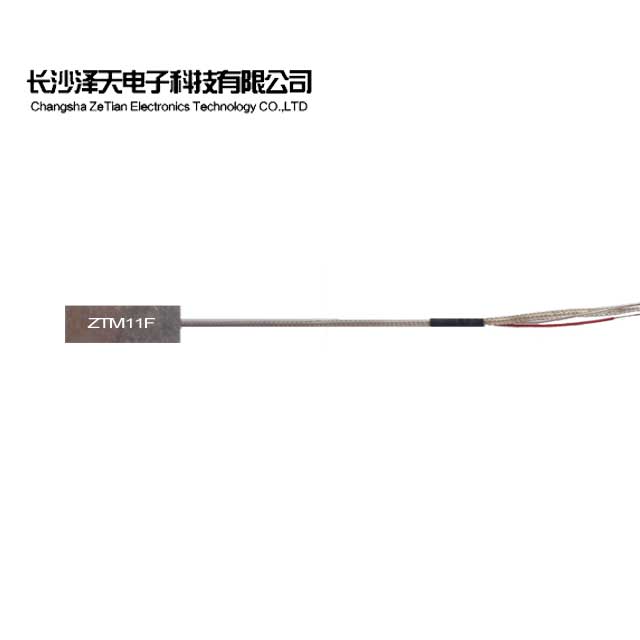

ZTM11F贴片式铂电阻温度传感器的更多产品图片
