MOD506突跳式双金属片温度开关

文档更新日期:2010-11-5       点击:
  • 关 键 字:   温度开关,温度继电器,MOD506,EUROSWITCH
  • 生产厂家:   EUROSWITCH
  • 产品型号:   MOD506
  • 数据手册: MOD506突跳式双金属片温度开关.pdf
  • 产品特点:   进口温控开关,意大利EUROSWITCH,MOD506160555
  • 典型应用:   液压、润滑装置和传输系统
产品介绍

双金属片温度开关按触点聚散的动作方式可分为慢动式、闪烁式和突跳式三种。慢动式温度开关的长处,灵敏度较高,控温可靠。缺陷是当被控电器温度接近温度开关通断温度时,动态触点之间压力削减,触摸电阻增大,并且通断不爽性,容易发生拉弧,频繁拉弧使触点氧化烧蚀,严峻时致使触点粘结等。因为慢动式温度开关的上述致命缺陷,当前逐步被闪烁式温度开关取而代之。 闪烁式温度开关是一种新式温度开关,克服了慢动式温度开关的缺陷。原理同样是运用双金属片的热特性,受热或致冷后位移,发生机械能推动储能簧片,其特点是双金属片冷热位移并不当即作用于触点,而是在储能簧片上慢慢堆集至转折点时,使其突发动作(小于0. 2s) ,触点疾速离合,到达接通、断开电路和操控温度的作用。由于闪烁式温度开关有位移堆集进程,会形成一定的慵懒影响灵敏度,所以一般选用弯曲率较高的双金属片,改动其有效长度;或选用高弹性的特别钢带做储能簧片,调整储能簧片的杠杆支点等方法来提高灵敏度。

突跳式温度开关是双金属片温度开关的一种新型的温度开关,应用于工业电器、电机、家用电器的范畴,特别是近几年开发的微波炉、电磁灶、洗碗机、电子消毒柜、电热水瓶、饮水机、豆浆机、冷暖空调扇、食品加工机等小家电中运用更见遍及。突跳式温度开关分敞开式和密封式两类,其中密封式温度开关又分自动复位型和手动复位型。

各种突跳式温度开关的类型总称KSD ,温度均为分级定值,不能调理。主动复位型突跳温度开关的工作原理是将双金属片制成碟形元件,受热发作位移能量堆集,一旦战胜抗度反向突跳,推进推杆使触点敏捷公断,主动断开电路;当降温后,双金属片突跳恢复原状,使触点闭合,主动接通电路,从而到达操控温度的意图。主动复位突跳式温度开关作为各种电热用具过热维护时,一般与一次性热熔断器(又称超温保险器) 串接运用,突跳式温度开关作为一级维护。当电热元件超温或干烧时,突跳式温度开关敏捷动作主动断开电路,待温度降低后则主动接通电路。热熔断器则在突跳式温度开关失灵或失效致使电热元件超温时,作为二级维护主动断开电路,有效地避免烧坏电热元件以及由此而导致的火灾事故。突跳式手动复位型温度开关增加了雏形弹簧片和手动复位组织。当双金属片受热变形到达必定程度时发作突跳动作,锥形弹簧片被双金属片推进而反向跳动,经过推杆驱动触点敏捷分断而主动断开电路;当温度降低时,双金属片恢复原状,但由于锥形弹簧片无主动复位才能,因而不能反弹复位,触点仍不动作,必须按下手动复位按键,凭借外力使雏形弹簧片复位,触点才随之闭合。突跳式温度开关用具有如下优点:

1. 温度特性固定,不需调整,定值任选;2. 对无线电及音像电器搅扰小;3. 动作温度精度高,控温精确;4. 触点通断不拉弧,运用寿命长;5. 触点通断重复性好,动作牢靠。

该系列的温度开关设计采用电器连接DIN43650通过不同的设定点,监测不同环境的温度状况,例如:液压、润滑装置和传输系统等方面。在液压方面他被应用于监测最高或最低的操作温度,以便保证设备安全的工作。

进口温度开关温控开关温度传感器,意大利EUROSWITCH,MOD506160555,温度开关。

技术参数

最高电压:250V;

电流:10A;

电阻:0.2Ω;

温度开关类型:热套式双金属温度计;

测量范围:25-105度(℃);

最高耐温:+130℃;

误差:±5℃;

防护等级:IP65;

多种螺纹接口,多种设定值;

机械寿命:100万次周期;

紧固扭矩:最大4Kgm;

材质:铜。

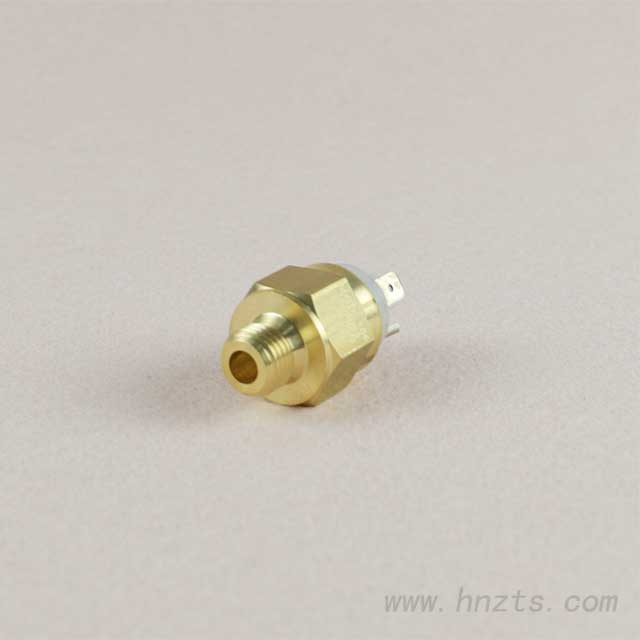

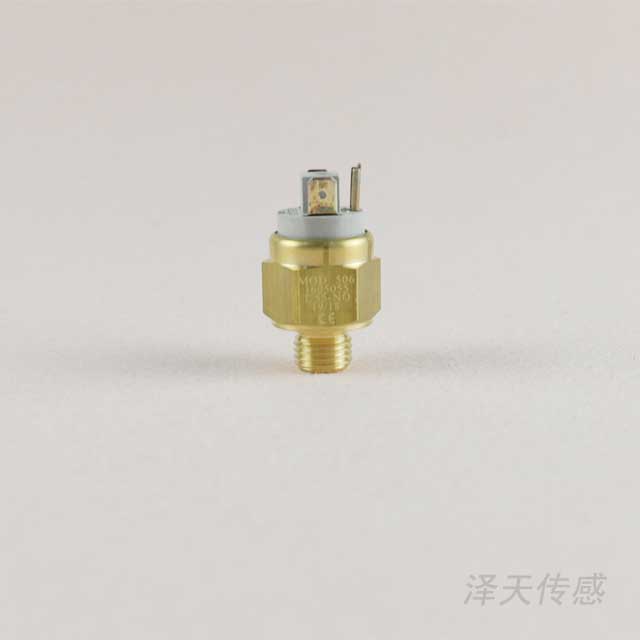

MOD506突跳式双金属片温度开关的更多产品图片
MOD506突跳式双金属片温度开关

MOD506突跳式双金属片

MOD506突跳式双金属片温度开关

MOD506突跳式双金属片

MOD506突跳式双金属片温度开关

MOD506突跳式双金属片
